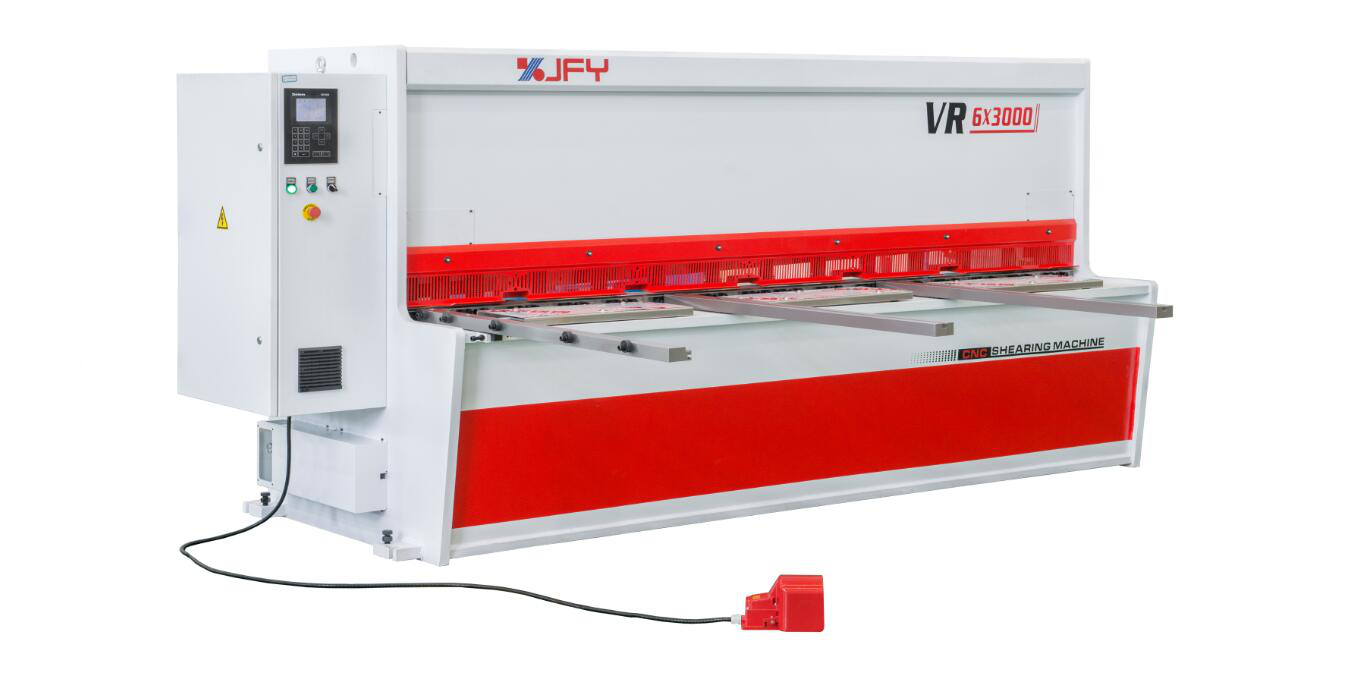

金方圆VR数控剪板机

1）主要技术参数

l VR6X3000

名称		单位	6*3000
剪切厚度	中碳钢450Mpa	mm	0.5-6
	不锈钢600Mpa		0.5-4
	铝板300Mpa		0.5-8
剪切长度		mm	3070
上刀剪切角		°	0.5°~2°
后挡料	行程	mm	5~1000
	速度	mm/s	≤250
	精度	mm	±0.1
	伺服电机功率	KW	1
行程次数		次	22-35
油箱容积		升	230
夹紧器数量		只	14
主电机功率		KW	11
数控系统		荷兰Delem公司DAC360系统控制后挡料，控制上刀倾角、上下刀片间隙及剪切行程
支撑臂数量及长度		mm	3*1400
外形尺寸	长度	mm	3610
	宽度	mm	3040
	高度	mm	1735

2）主要配套件清单

VR系列数控液压闸式剪板机

序号	名称	型号	品牌
1	数控系统	DAC360数控系统	荷兰DELEM公司
2	伺服电机	EMJ	ESTUN
3	伺服驱动	PRONET	ESTUN
4	液压阀	电液伺服液压阀组	德国Bosch-Rexroth公司
		a．比例压力阀
		b．插装阀
		c．电磁换向阀
		d．叠加式压力阀
		e．液控单向阀
		f．节流阀
		e．单向阀等
5	直线导轨	HSR25A-1240L	THK或PMI
6	滚珠丝杆	25/20-1400mm	THK或PMI
7	油泵	IPH-4B-25-20	日本NACHI
		PGH4-3X/025-E11VU2	德国Rexroth
		HQI2-25	德国艾可勒
8	油缸全套密封件	全套密封	美国PARKER
9	全套高压软管总成以及管接头	1．F372C91C161608-1200mm	美国PARKER、EO-2管接头或德国VOSS管接头
		2．F372C91C161608-1950mm（2950mm）
		3．F381CACF151508-1480mm
		4．F381CFCF151508-2140mm（3140mm）
		5．F451TCCACF121206-1600mm
		6.F3720C6N201212-1300mm 或F3720C19201212-1300mm
		7.GE12ZLREDCF
		8.GE16SREDOMDCF
		9.GE42ZLREDCF等
10	联轴器	R38 25.385/42等	KTR
11	交流接触器	LC1-D38B7C、LC1-D25B7C等	施耐德
12	接近开关	TP-S5N1等	TEND
13	接线端子排	TB2.5B TB16ICH等	菲尼克斯
14	按钮	XB2-BVB3LC等	施耐德

3）主要性能特点

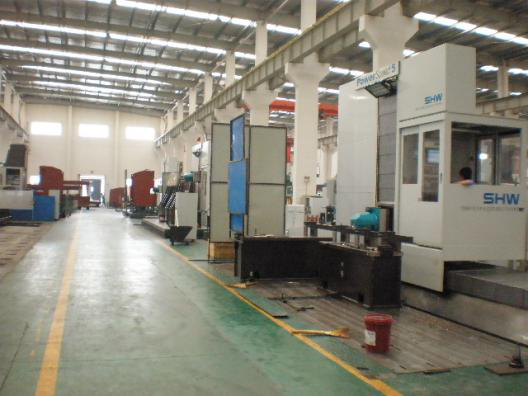

1.整体焊接机身通过德国进口SHW五面体加工中心一次完成

2.采用荷兰Delem公司的DAC360控制系统：
●精确控制后挡料、
●控制剪切行程、
●控制剪、切角度、
●控制上下刀刃间隙、
●控制加工件数量。

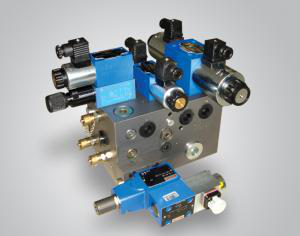

3.采用德国BOSCH公司的集成式液压系统
●减少管路安装
●克服漏油现象
●提高机床的工作稳定性
●使机床的外形美观简洁

4.通过编程可轻易地调整剪切角度，以减小因剪切产生的工件扭曲变形。
5.上横梁行程长度自动调整，实现对短小工件的快速精确剪切，提高生产效率。
6.根据不同板厚、不同材料，系统自动调整上下刀口间隙，提高剪切质量。

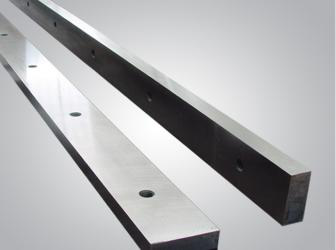

7. 采用四面刃的剪切刀片，提高了刀具的使用寿命，比摆式剪板机更胜一筹。

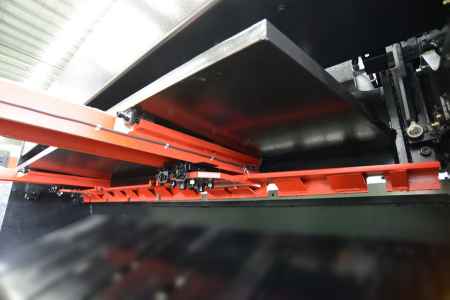

8、新型后档料整体设计新颖，结构稳定，耐磨性、耐撞性在原有基础之上有很大提高。

4）数控系统

DELEM DAC360数控系统
1.适用于全功能前送料或后挡料的剪板机的自动控制；
2.采用高清晰LCD显示，菜单式编程方式；
3.剪切角度、刀口间隙、剪切行程自动计算与控制；
4.采用模块化结构，柔性定义或扩展X1-X2同步进给控制和辅助Z轴控制；
5.采用绝对位置与相对位置编程；
6.自动搜寻参考点，也可设置记忆断电位置；
7.独特的手轮设置，方便机床调整；
8.RS232串行接口；
9.多个自定义辅助信号输出；
10.自诊断程序；
11.内存100个程序行；
12. 4.7英寸高清晰度LCD；
13.具有程序计数功能；
14.尺寸选择公/英制。

5）随机资料、附件及备品备件

随机附件及资料

序号	名称	数量	备注
1	机床资料	一套
2	内六角扳手	一套
3	黄油枪	一支
4	地脚螺栓	一套
5	调整螺栓	一套
6	脚踏开关	一只

6）用户方应给予的配合

1.气源：保证到机床的气体压力为0.6 Mpa以上，储气流量：大于0.3立方米/分钟。
2.液压油：进口VG46#抗磨液压油
3.电源:：380V,50HZ，电压波动量为±10%。
4.环境温度: 0°C - +40°C。
5.环境湿度:相对湿度20-80%RH(非冷凝)。
6.远离强振源及电磁干扰。
7.少灰尘、无有害及腐蚀性气体的环境。
8.地基按供方地基图准备。
9.用户方应挑选具有中专以上(至少高中以上)的人员进行培训,并作长期稳定的安排。
