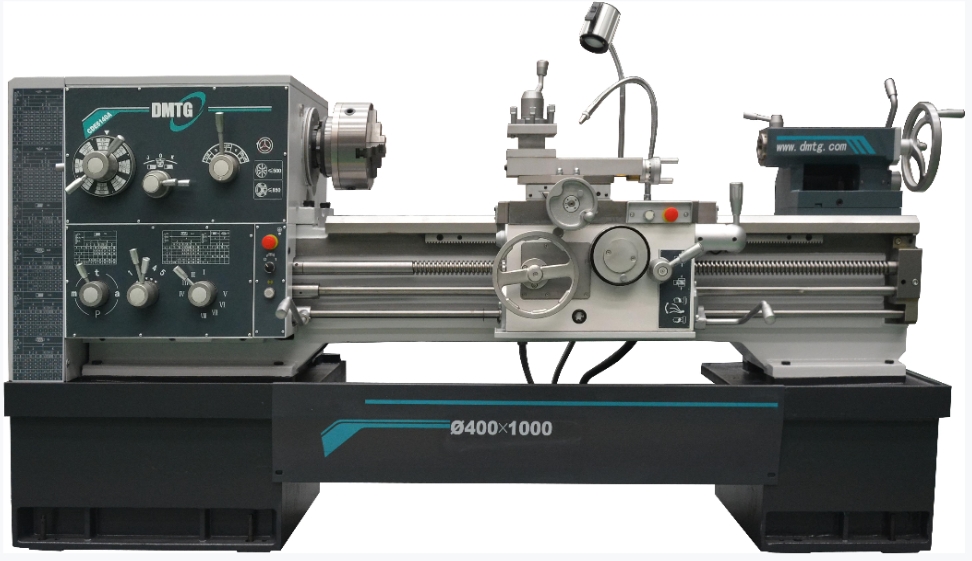

普通车床CDE6140A/1000

在本机床上加工的零件尺寸精度可达到IT7级，表面粗糙度可达到Ra1.6 级


1.主要特点：

n 高强度铸铁床身
n 床身导轨采用山形和平面导轨布局
n 高刚性机械刀架
n 可加工常用公制，英制，模数，径节螺纹


2.主要标准配置

l 三爪卡盘
l 机床照明灯
l 标准工具
l 开合螺母和横向移动螺母，材质为锡青铜
l Y系列主电机
l 冷却装置

3.技术说明

加工范围

床身上最大工件回转直径	mm	CDE6140A;CDE6240A		400 (16〃)
		CDE6150A;CDE6250A		500 (20〃)
		CDE6166A;CDE6266A		660 (26〃)
马鞍内最大工件回转直径	mm	CDE6240A		700 (271/2〃)
		CDE6250A		760 (30〃)
		CDE6266A		910 (35〃)
床身导轨宽度	mm	394(151/2〃)
马鞍内有效长度	mm	CDE6240A;CDE6250A;CDE6266A		260(101/4〃)
最大工件长度	mm	750 (30〃)、1000 (40〃)、1500 (60〃)、 2000 (80〃)、3000 (120〃)
最大车削长度	mm	700 (28〃)、950 (38〃)、1450 (57〃)、 1950 (77〃)、2950 (116〃)
主轴中心至床身导轨面距离	mm	CDE6140A;CDE6240A	220  (85/8〃)
		CDE6150A;CDE6250A	250  (927/32〃)
		CDE6166A;CDE6266A	325  (1225/32〃)
刀架上最大工件回转直径	mm	CDE6140A;CDE6240A	220  (85/8〃)
		CDE6150A;CDE6250A	290  (113/8〃)
		CDE6166A;CDE6266A	430  (17〃)


主轴

主轴孔直径	mm	52(2〃) (允许通过最大棒料直径50mm)
主轴头型号		C6
主轴孔前端锥度		莫氏6号
主轴转速级数		22(正反转相同)
主轴转速范围	rpm	11～1400
主轴最大扭矩	Nm	1586

进给箱<采用公制丝杠时>

主轴和进给箱传动比		48∶96
纵横向进给量级数		63
纵向进给量范围	mm/r	0.035～2.842
横向进给量范围	mm/r	0.009～0.804
车削公制螺纹种数		66
公制螺纹范围	mm	0.5～240
车削模数螺纹种数		57
模数螺纹范围	mm	0.25～120
车削英制螺纹种数		49
英制螺纹范围	扣/吋	80～1/4
车削径节螺纹种数		50
径节螺纹范围	DP	160～7/16
车削周节螺纹种数		31
周节螺纹范围	CP	5～1/16

进给箱<采用英制丝杠时>

主轴和进给箱传动比		×
纵横向进给量级数		63
纵向进给量范围	in/r	0.0013～0.1057
横向进给量范围	in/r	0.0003～0.0304
车削公制螺纹种数		43
公制螺纹范围	mm	0.5～160
车削模数螺纹种数		38
模数螺纹范围	mm	0.25～80
车削英制螺纹种数		47
英制螺纹范围	扣/吋	80～1/4
车削径节螺纹种数		48
径节螺纹范围	DP	160～7/16


刀架

主轴中心至刀具支撑面的距离		mm	27 (11/16〃)
车刀刀杆的最大尺寸		mm	25×25(1〃×1〃)
小刀架的最大行程		mm	150(6〃)
小刀架的回转角度			±45°
刀架横向移动的螺距		mm	5 (1/5〃)
刀架最大行程	横向	mm	CDE61240A; CDE61250A	348 (133/4〃)
			CDE61266A	373 (143/4〃)
	纵向	mm	700(28〃)、950(38〃)、1450(57〃)、 1950(77〃)、2950(116〃)
刀架快速移动速度	横向	m/min	1.15
	纵向	m/min	4


溜板箱

纵向丝杠直径	mm	40 (1 9/16〃)
纵向丝杠螺距	mm	12 (1/2〃)
齿条模数	mm	2.5


尾座

顶尖套筒直径	mm	75 (2 5/16〃)
顶尖套筒行程	mm	150 (6〃)
顶尖套筒锥孔锥度		莫氏5号
尾座横向最大移动量	mm	±15(±3/5〃)


电机

主电机型号		(50Hz用)Y132M-4B3左  (60Hz用)Y132M2-6THB3左
主电机功率	Kw	(50Hz用)7.5    (60Hz用)5.5
主电机转速	rpm	(50Hz用)1440    (60Hz用)1160
刀架快速移动电机型号		YSS2-5634
刀架快速移动电机功率		275w   1/3HP
刀架快速移动电机转速	rpm	1360rpm
冷却泵电机型号		YSB-25
冷却泵电机功率		150w   1/5HP
冷却泵流量	L/min	25


电气

总容量

kVA

12


机床工作条件

环境温度	°C	0～40
湿度		≤85%
大气		没有过分的灰尘，酸气，腐蚀气体和盐分
其它		避免阳光直射机床或热辐射， 机床安装位置远离振动源及易燃，易爆物品


三角皮带

型号		CDE6140A;CDE6240A	(50Hz用)B2210
			(60Hz用)B2261
		CDE6150A;CDE6250A	(50Hz用)B2286
			(60Hz用)B2311
		CDE6166A;CDE6266A	(50Hz用)B2438
			(60Hz用)B2489
根数		4






机床外形尺寸及重量

机床外形尺寸(长×宽×高 带大防护)	mm	CDE6140A;CDE6240A	2400×1198×1264(750规格)
			2650×1198×1264(1000规格)
			3150×1198×1264(1500规格)
			3650×1198×1264(2000规格
			4650×1198×1264(3000规格)
		CDE6150A;CDE6250A	2400×1198×1294(750规格)
			2650×1198×1294(1000规格)
			3150×1198×1294(1500规格)
			3650×1198×1294(2000规格
			4650×1198×1294(3000规格)
		CDE6166A;CDE6266A	2400×1198×1369(750规格)
			2650×1198×1369(1000规格)
			3150×1198×1369(1500规格)
			3650×1198×1369(2000规格
			4650×1198×1369(3000规格)
机床净重	Kg	CDE6140A	1970(750规格)  2020(1000规格)  2100(1500规格)  2260(2000规格)  2550(3000规格)
		CDE6240A	1990(750规格)  2040(1000规格)  2120(1500规格)  2280(2000规格)  2570(3000规格)
		CDE6150A	2020(750规格)  2070(1000规格)  2150(1500规格)  2310(2000规格)  2600(3000规格)
		CDE6250A	2040(750规格)  2090(1000规格)  2170(1500规格)  2330(2000规格)  2620(3000规格)
		CDE6166A	2085(750规格)  2135(1000规格)  2215(1500规格)  2375(2000规格)  2665(3000规格)
		CDE6266A	2105(750规格)  2155(1000规格)  2235(1500规格)  2395(2000规格)  2685(3000规格)



机床包装箱外形尺寸

国内机床包装箱外形尺寸(长×宽×高 不带大防护)	mm	2600×1110×1985(750规格) 2850×1110×1985(1000规格) 3350×1110×1985(1500规格) 3850×1110×1985(2000规格) 4850×1110×1985(3000规格)
出国机床包装箱外形尺寸（包装时，将横向丝杠及其附件卸掉装入丝杠箱内，以缩小横向包装箱尺寸）	mm	2660×1155×2710(750规格) 2910×1155×2710(1000规格) 3410×1155×2710(1500规格) 3910×1155×2710(2000规格) 4910×1155×2710(3000规格)
出国机床钢制底排包装箱外形尺寸（包装时，将横向丝杠及其附件卸掉装入丝杠箱内，以缩小横向包装箱尺寸）	mm	2530×1120×1750(750规格) 2780×1120×1750(1000规格) 3280×1120×1750(1500规格) 3780×1120×1750(2000规格) 4780×1120×1750(3000规格)
