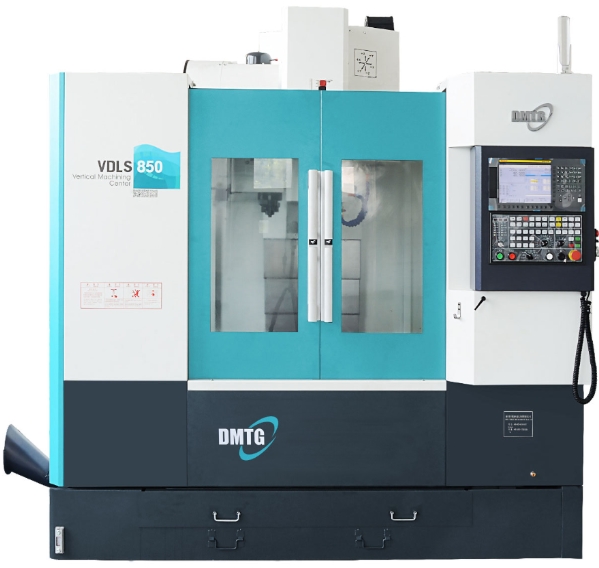

立式加工中心VDLS-850

高效、高速立式加工中心

主要配套件一览表



序 号	名  称	数 量	生 产 厂 家	备  注
1	数 控 系 统	1 套	日本 FANUC	可选其他数控系统
2	主轴伺服电机	1 套	日本 FANUC	可选其他伺服电机
3	X、Y、Z伺服电机	各1套	日本 FANUC	可选其他伺服电机
4	主轴前轴承	1组	日本NSK或瑞士SKF
5	主轴后轴承	1组	日本NSK或瑞士SKF
6	X、Y、Z轴丝杠轴承	各1组	日本NACHI
7	X、Y、Z轴滚珠丝杠	各1组	台湾银泰	可选THK
8	线性导轨	各1组	台湾银泰	可选THK
9	主轴单元	1套	通用技术大连机床
10	24把机械手刀库	1套	通用技术大连机床	可选20把斗笠式
11	X、Y、Z轴防护罩	各1组	通用技术大连机床
12	切削液水泵	1 套	知名品牌
13	自动润滑系统	1 套	知名品牌
14	增压气缸组件	1组	台湾品牌
15	主要气动元件	1套	知名品牌
16	主要电气元件	1套	进口和国内知名品牌
17	X、Y、Z轴联轴器	各1套	知名品牌

确保机床质量的前提下，为保证交货期，经协商可以调整同档次外购件厂家

1.主要特点

n Fanuc 0i-MF(5) 系统USB端口和10.4寸彩色液晶显示器
n 高强度铸铁床身
n 主轴通过高扭矩挠性联轴器直联主轴电机（最高转速12000rpm）
n 刚性攻丝
n 24把机械手刀库（可选20把斗笠式刀库）
n 滚动导轨（X - 34mm, Y - 45 mm, Z - 45 mm)
n 伺服电机与超大、双预拉力的丝杠直连(X - φ40 mm, Y -φ40 mm, Z -φ40 mm)
n 快移速度（X – 36 m/min, Y – 36 m/min, Z – 30 m/min)
n 精度（定位精度0.008/0.008/0.008，重复定位精度0.005/0.005/0.005）

2.主要标准配置


l FANUC 0i MF(5)系统
l 24把机械手刀库
l 12000rpm直联主轴
l 螺旋排屑器及蓄屑车（切屑过长时，用户应增加断屑操作，使切屑长度小于100mm）
l 整体式护罩
l 自动润滑系统
l 工 具 箱
l 工 作 灯
l 警 示 灯
l 电气箱热交换器
l 主轴气幕防尘系统
l 主轴锥孔吹气装置
l 刚性攻牙
l 工件冷却系统
l 主轴油冷装置
l RS-232、USB接口及DNC功能
l 开门保护装置（防护门）
l 手提吹屑空气枪
l 简易油水分离器
l 地脚螺栓及垫块
l 随机技术资料

3.技术说明

加工范围

工作台规格（长×宽）	mm	1000×500
工作台T型槽（槽数×槽宽×槽距）	mm	5×18×100
工作台最大载重	kg	600
工件范围（长×宽×高）	mm	1000×500×500
X/Y/Z坐标行程	mm	860/510/560
主轴中心线到立柱正面距离	mm	607
主轴端面至工作台上平面距离	mm	145～705


主轴

主轴最高转速	r/min	12000
主轴锥孔		No.40 (7:24 )

主轴最高转速有时受到所用刀具和夹具等因素的限制，如需连续使用最高转速，请与本公司负责部门咨询洽谈。
